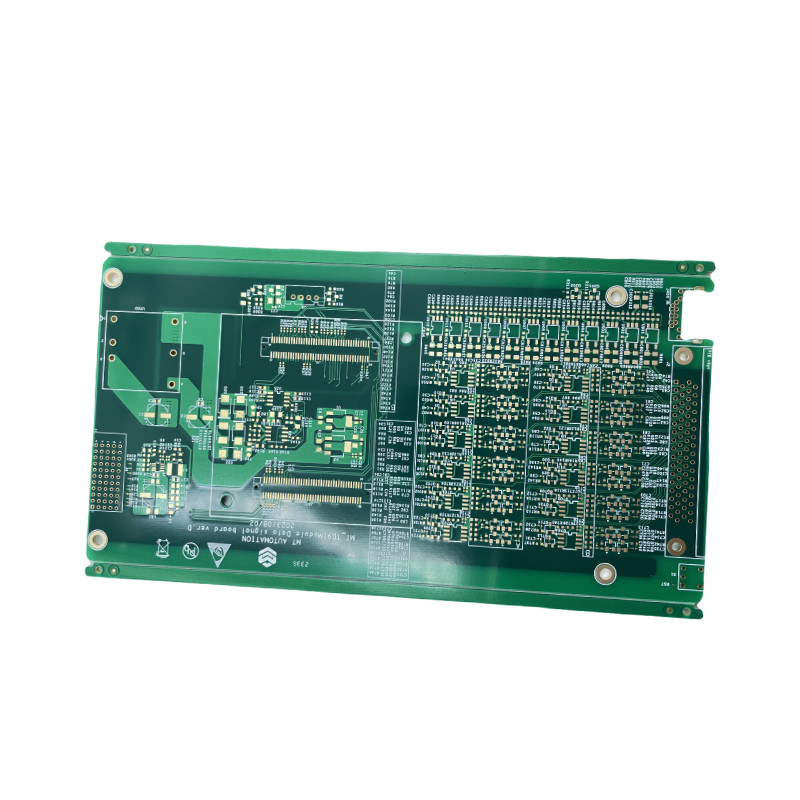

Het groene Tin van de de Vervaardigingsonderdompeling van PCB van het Soldeerselmasker Multilayer

Productomschrijving:

Multi-Layer PCB-Vervaardiging is de uitvoerige dienst die precisie productie van multi-layer PCBs van hoogte - kwaliteit en nauwkeurigheid voorziet. De dienst behandelt een brede serie van materialen, met inbegrip van FR4, hoge TG FR4, vrij halogeen, Rogers, en andere gespecialiseerde materialen. De minimumgatengrootte die kan worden bereikt is 0.2mm terwijl de koperdikte zich van 1 tot 4 ons kan uitstrekken. De impedantiecontrole is ook beschikbaar om ervoor te zorgen dat het eindproduct aan veeleisende normen voldoet. Bovendien biedt de dienst ook een brede waaier van aan silkscreen kleuren, met inbegrip van geel wit, zwarte, en andere aangepaste kleuren om klanten aan behoeften te voldoen. De Multi-Layer PCB-Vervaardigingsdienst verleent ook componentenassemblage en andere daarmee verband houdende diensten om ervoor te zorgen dat het eindproduct op een geschikte en efficiënte manier wordt geleverd.

Eigenschappen:

• Productnaam: Multilayer PCB-Vervaardiging
• Raadsdikte: 0,2 - 3.2mm
• Laagtelling: 2 - 20
• Impedantiecontrole: Ja
• Materialen: FR4, Hoge TG FR4, Vrij Halogeen, Rogers, Enz.
• De oppervlakte eindigt: HASL, ENIG, OSP, Onderdompelingszilver, Onderdompelingstin, Enz.
• De Gedrukte Vervaardiging op verscheidene niveaus van de Kringsraad: Ja
• Multi-Layer PCB die vervaardigen: Ja
• Multi-Layer PCB-Componentenassemblage: Ja

Technische Parameters:

Toepassingen:

JIETENG, met zijn modelaantalpcb is de kringsraad, een achtenswaardige Chinese fabrikant van multi-layer PCB-componenten, assemblage en gedrukte kringsraad. Het is beroemd voor zijn geavanceerde de technologie van de impedantiecontrole en hoge precisie productiemogelijkheden. Multi-layer PCBs is beschikbaar in laagtellingen die zich van 2 uitstrekken tot 20. De minimumregelafstand van 0.1mm zorgt ervoor dat PCBs in meer componenten kan inpakken en complexe functies uitvoeren. Silkscreen kleur is beschikbaar in wit, zwarte, gele en andere kleuren, en de min. gatengrootte is 0.2mm.
Productie van de de kringsraad van JIETENG multi-layer gedrukte impliceert ingewikkelde processen zoals laminering, ets, boring, plateren, en het solderen. Zijn geavanceerde multi-layer PCB-component assemblage en productietechnologie verzekert superieure productkwaliteit, betrouwbaarheid en prestaties. Met zijn superieure assemblage en productiemogelijkheden, is JIETENG de ideale partner voor klanten die multi-layer componenten van uitstekende kwaliteit en de assemblage van PCB vereisen.

Aanpassing:

JIETENG is een belangrijke leverancier van de Gedrukte Verwezenlijking Op verscheidene niveaus van de Bedradingsraad en de Gedrukte de Vervaardigingsdiensten Op verscheidene niveaus van de Kringsraad in China. Onze Gedrukte de Vervaardigingsdiensten Op verscheidene niveaus van de Kringsraad verstrekken superieure kwaliteit en betrouwbaarheid.
Wij gebruiken de recentste technologieën om ervoor te zorgen dat uw Gedrukte Vervaardiging Op verscheidene niveaus van de Kringsraad van de hoogste kwaliteit is. Onze Gedrukte de Vervaardigingsdiensten Op verscheidene niveaus van de Kringsraad kunnen aan de meest veeleisende vereisten voldoen, die omvatten:

• Min. Gatengrootte: 0.2mm
• De oppervlakte eindigt: HASL, ENIG, OSP, Onderdompelingszilver, Onderdompelingstin, Enz.
• Min. Regelafstand: 0.1mm
• Materiaal: FR4, Hoge TG FR4, Vrij Halogeen, Rogers, Enz.
• Silkscreenkleur: Wit, Zwart, Geel, Enz.

Onze Gedrukte de Vervaardigingsdiensten worden Op verscheidene niveaus van de Kringsraad gebruikt door belangrijke bedrijven in de industrie. Contacteer ons vandaag om meer over onze Gedrukte de Vervaardigingsdiensten Op verscheidene niveaus van de Kringsraad te leren en hoe wij u kunnen helpen de beste Gedrukte Kringsraad Op verscheidene niveaus voor uw specifieke behoeften creëren.

Steun en de Diensten:

Multilayer vervaardiging gedrukte van de kringsraad (PCB) vereist een combinatie gespecialiseerde vaardigheden en processen. Onze ervaren ingenieurs verlenen een verscheidenheid van technische ondersteuning en diensten om de hoogste kwaliteitsdelen en de materialen voor de beste prestaties van uw PCBs te verzekeren.
Onze technische ondersteuning en diensten omvatten:

• Ontwerp en lay-outoverleg
• Materialenselectie en sourcing
• De optimalisering van het vervaardigingsproces
• Het testen en het oplossen van problemen
• Assemblage en integratie

Wij begrijpen dat elke toepassing uniek is, zodat streven wij ernaar om gemaakte oplossingen aan te bieden om aan uw specifieke behoeften te voldoen. Ons team van deskundigen is bereid om u te helpen het beste uit uw multilayer PCB-vervaardigingsproject krijgen.

Verpakking en het Verschepen:

De verpakking en het verschepen zijn belangrijke aspecten van het Multilayer PCB-Vervaardigingsproces. Om ervoor te zorgen dat de raad veilig en veilig wordt geleverd, worden zij zorgvuldig ingepakt en aan hun bestemming verscheept. Dit omvat:

• Het gebruiken van antistatische zakken om PCBs tegen statische elektriciteit te beschermen.
• Het gebruiken van bellenomslag om PCBs tegen schokken tijdens vervoer te beschermen.
• Het gebruiken van stevige dozen om PCBs tegen dalingen, trillingen, en andere milieufactoren te beschermen.
• Het gebruiken van schuim of schuim neemt helpen op PCBs tijdens doorgang op zijn plaats houden.
• Gebruikend juiste etikettering om ervoor te zorgen dat het pakket aan de correcte bestemming wordt geleverd.

Zodra het pakket voor het verschepen klaar is, wordt het verzonden naar het aangewezen adres via de betrouwbare koeriersdienst. Het pakket wordt gevolgd door zijn doorgang om ervoor te zorgen dat het veilig zijn bestemming en op tijd bereikt.

FAQ:

Q1: Wat is Multilayer PCB-Vervaardiging?

A1: Multilayer PCB-Vervaardiging is het proces om een kringsraad met veelvoudige lagen te maken die de kringsraad gebruiken van PCB van JIETENG die in China wordt gemaakt.

Q2: Wat zijn de voordelen om Multilayer PCB-Vervaardiging te gebruiken?

A2: Multilayer PCB-Vervaardiging biedt hogere dichtheid, betere hittedissipatie, betere signaalintegriteit, verhoogde ontwerpflexibiliteit, en betere betrouwbaarheid aan.

Q3: Hoeveel lagen kan een Multilayer PCB-Vervaardiging hebben?

A3: Het aantal lagen hangt van de toepassing en de ingewikkeldheid van het ontwerp af, maar strekt zich typisch van 2 uit tot 16 lagen.

Q4: Welke materialen worden gebruikt in Multilayer PCB-Vervaardiging?

A4: Omvatten de algemeen gebruikte materialen voor Multilayer PCB-Vervaardiging koper, epoxy, glas geweven stof, en polyimide.

Q5: Welke types van producten kan met Multilayer PCB-Vervaardiging worden vervaardigd?

A5: Multilayer PCB-Vervaardiging kan worden gebruikt om een brede waaier van producten, zoals celtelefoons, computers, en medische apparaten te vervaardigen.
