HASL-de Oppervlakte beëindigt FR4 van het de Raadskoper van 6 Laagpcb de Dikte 8OZ
| Plaats van herkomst | CHINA |
|---|---|
| Merknaam | JIETENG |
| Certificering | ISO/TS16949/RoHS/TS16949 |
| Modelnummer | FR4 |
| Min. bestelaantal | Overeen te komen |
| Prijs | negotiable |
| Verpakking Details | Leeg vacuümverpakt karton, |
| Levertijd | 5-8 werkdag |
| Betalingscondities | Overeen te komen |
| Levering vermogen | 360000 vierkante meters/jaar |
Neem contact met mij op voor gratis monsters en coupons.
whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skypen: sales10@aixton.com
Als u zich zorgen maakt, bieden wij 24 uur per dag online hulp.
xProductdetails
| Raadsdikte | 3.0mm | Koperdikte | 8oz |
|---|---|---|---|
| Laag | 6Layer | Materiaal | FR4 |
| Min. Gatengrootte | 0.2mm | Min. Regelafstand | 0.1mm |
| Min. Lijnbreedte | 0.1mm | Productnaam | Hybride Kringsraad |
| Silkscreenkleur | Wit | De Kleur van het soldeerselmasker | Rood |
| De oppervlakte eindigt | HASL | ||
| Markeren | FR4 de Raad van 6 Laagpcb,HASL de Raad van 6 Laagpcb,8OZ de Raad van koperfr4 PCB |
||
Productomschrijving

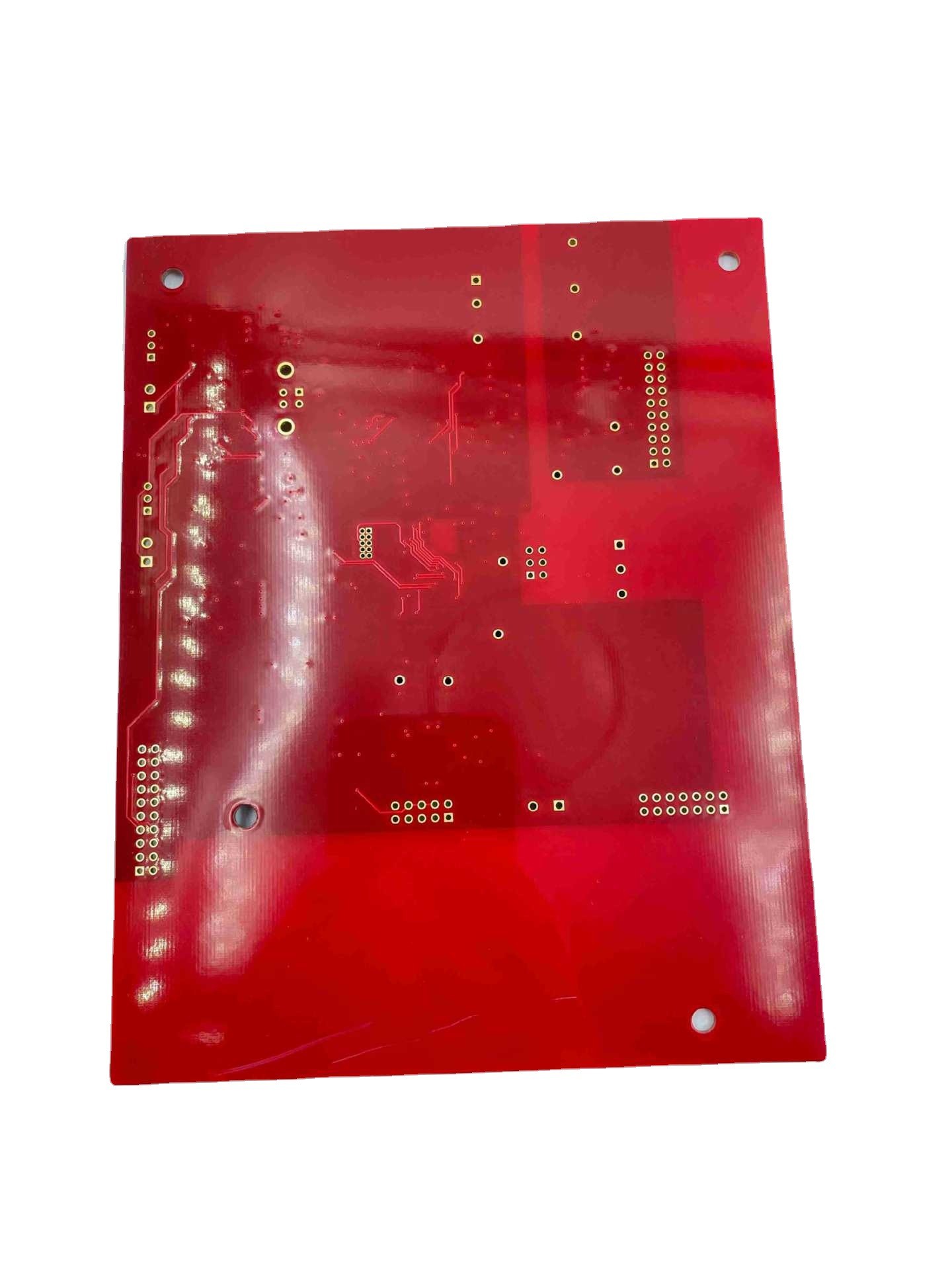

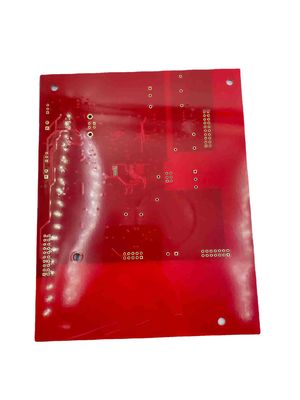

6-laags plaatdikte 3,0 mm koperdikte 8OZ oppervlaktespuitbus
Het bord heeft een dikte van 3,0 mm, wat relatief dik is in vergelijking met standaard printplaten.Voor toepassingen met hoge stroomeisen of waar effectieve warmteafvoer vereist is
De koperdikte van 8OZ is ook relatief dik en wordt vaak gebruikt in toepassingen die een hoog vermogen of een lage weerstand vereisen.
Het bord heeft zes lagen, waardoor complexere circuitontwerpen en een hogere componentdichtheid mogelijk zijn.Een bord met zes lagen kan ook zorgen voor een betere signaalintegriteit omdat het meer routeringsopties en een betere scheiding tussen signaal- en vermogenslagen mogelijk maakt.
Oppervlaktetinspuiten zorgt voor een laag tin op de kopersporen om ze te helpen beschermen tegen corrosie en oxidatie.Deze oppervlaktebehandeling bevordert ook een goede soldeerbaarheid, wat belangrijk is voor betrouwbare soldeerverbindingen.
De combinatie van dikke platen, dikke koperlagen en een tinspray-afwerking geeft aan dat de plaat is ontworpen voor toepassingen met hoog vermogen die een lage weerstand en betrouwbare soldeerverbindingen vereisen.
| Item | vermogen |
| Basis materiaal | FR-4, High TG FR-4, halogeenvrij materiaal, CEM-3, CEM-1, PTFE, Rogers, Aarlen, Taconic, aluminiumbasis, Teflon, PI, enz. |
| Lagen | 1-60 |
| Gebeëindigde binnen/buitenste koperdikte | 0.5-6OZ |
| Afgewerkte plaatdikte | 0,2-7,0 mm (≤0,2 mm moet worden beoordeeld), ≤0,4 mm voor HASL |
| Plaatdikte ≤1,0 mm: +/- 0,1 mm 1Plaatsdikte>2,0 mm: +/-8% |
|
| Maximale paneelgrootte | ≤2sidesPCB: 600*1500mm Meerlaagse printplaat: 500 * 1200 mm |
| Minimale geleiderlijnbreedte/-afstand | Binnenlagen: ≥3/3mil Buitenlagen: ≥3.5/3.5mil |
| Minimale gatgrootte | Mechanisch gat: 0,15 mm Lasergat: 0,1 mm |
| Boorprecisie: eerste boring Eerste boring: 1mil Tweede boring: 4mil |
|
| Warpage | Plaatdikte≤0.79mm: β≤1.0% 0.80≤Plaatsdikte≤2.4mm: β≤0.7% Plaatdikte≥2,5 mm: β≤0,5% |
| Gecontroleerde impedantie | +/- 5% Ω(<50Ω),+/-10%(≥50Ω),≥50Ω+/-5% (moet worden herzien) |
| Beeldverhouding | 15:01 |
| Min lasring | 4mil |
| Min soldeermaskerbrug | ≥0,08 mm |
| Mogelijkheid om vias aan te sluiten | 0,2-0,8 mm |
| Gat tolerantie | PTH: +/-3mil NPTH: +/-2mil |
| Overzichtsprofiel | Routing/ V-cut/ Brug/ Stempelgat |
| Kleur soldeermasker | Groen, geel, zwart, blauw, rood, wit, matgroen |
| Kleur componentmarkering | wit, geel, zwart |
Shenzhen Jieteng Circuit Co., Ltd. is een betrouwbare en betrouwbare PCB-fabrikant die zich toelegt op het leveren van hoogwaardige PCB's die voldoen aan de specifieke eisen van klanten.Het bedrijf maakt gebruik van geavanceerde productieapparatuur en -technologie en heeft een groep ervaren ingenieurs en technici die nauw samenwerken met klanten om ervoor te zorgen dat hun PCB's geschikt zijn voor hun behoeften.
Naast zijn toewijding aan kwaliteit, legt Jeton Circuits Co., Ltd. grote nadruk op klantenservice.Het bedrijf werkt nauw samen met klanten om individuele oplossingen en ondersteuning te bieden tijdens het gehele PCB-productieproces, van ontwerp tot levering.Deze toewijding aan klanttevredenheid heeft ertoe geleid dat het bedrijf een gerenommeerde en betrouwbare partner is geworden voor bedrijven en organisaties die printplaten van hoge kwaliteit nodig hebben.
