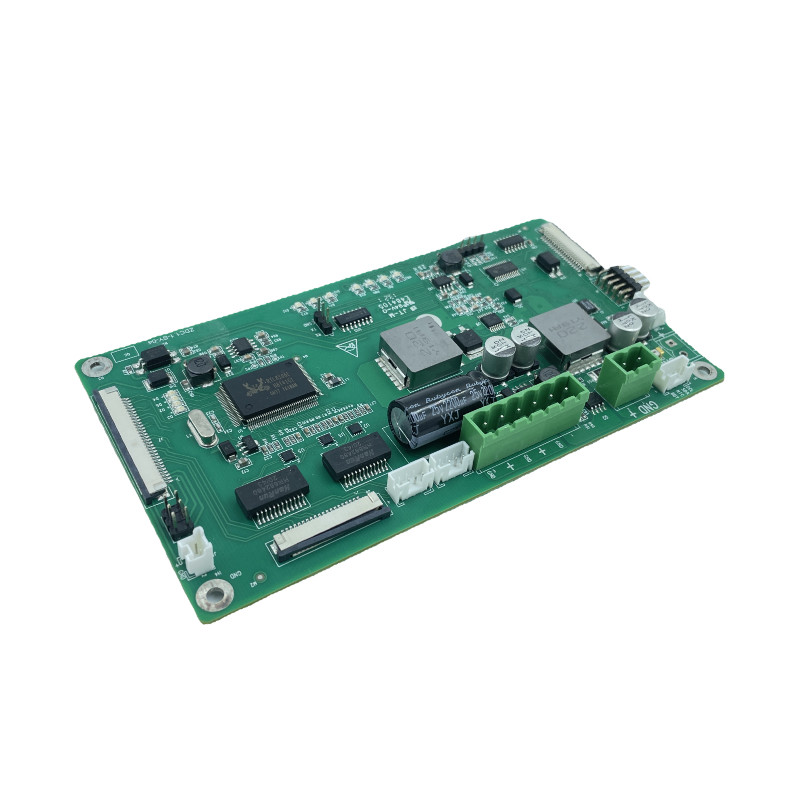

Raad van de de Laagkring van PCB de Dubbele, FR4-Grondstofcontrolemechanisme Circuit Board
| Plaats van herkomst | Guangdong, China |
|---|---|
| Merknaam | JIETENG |
| Certificering | ISO/TS16949/RoHS/TS16949 |
| Modelnummer | PCBA |
| Min. bestelaantal | overeen te komen |
| Prijs | negotiable |
| Verpakking Details | Binnen vacuümverpakking, buiten standaardkarton |
| Levertijd | 5-8 dagen voor levering |
| Betalingscondities | overeen te komen |
| Levering vermogen | 150000 Vierkante Meter/Vierkante Meters per Jaar |
Neem contact met mij op voor gratis monsters en coupons.
whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skypen: sales10@aixton.com
Als u zich zorgen maakt, bieden wij 24 uur per dag online hulp.
xProductdetails
| Aantal Lagen | 1-8 laag | Grondstof | FR4 |
|---|---|---|---|
| Koperdikte | 1oz | Raadsdikte | 1.6mm |
| Raadsgrootte | Dubbele Zijpcb | Soldeerselmasker | groen/Zwarte |
| Markeren | 1oz de dubbele Raad van de Laagkring,1.6mm Controlemechanisme Circuit Board,FR4 de Raad van de voedingkring |
||
Productomschrijving
PCB-van het de raadscontrolemechanisme van de dubbel-laagkring van de de kringsraad van de de voedingkring de enig-opgeruimde van de LEIDENE van de de raadsproductie fabrikanten kringsraad
Essentiële details
| Punt | Specificatie | |
| 1 | Numbr van Laag | 1-16 lagen (norm) |
| 2 | Materiaal | FR4, Aluminium, FPC |
| 3 | De oppervlakte eindigt | HASL (ALS), Gouden plateren, ENIG, Onderdompelingsgoud, Onderdompelingstin, OSP |
| 4 | Beëindig Raadsdikte | 0.2mm-6.00 mm (8mil-126mil) |
| 5 | Koperdikte | 1/2 oz min; 12 oz maximum |
| 6 | Soldeerselmasker | Groen/Zwart/Wit/Rood/Blauw/Geel |
| 7 | Min. Trace Width & Regelafstand | 0.075mm/0.1mm (3mil/4mil) |
| 8 | Min.Hole Diameter voor CNC Driling | 0.1mm (4mil) |
| 9 | Min.Hole Diameter voor ponsen | 0.9mm (35mil) |
| 10 | Grootste paneelgrootte | 610mm*508mm |
| 11 | Gatenpositie | +/-0.075mm (3mil) CNC Driling |
| 12 | Leider Width (w) | 0.05mm (2mil) of; +/-20% van origineel kunstwerk |
| 13 | Gatendiameter (H) | PTH L: +/-0.075mm (3mil); Niet-PTH L: +/-0.05mm (2mil) |
| 14 | Overzichtstolerantie | 0.125mm (5mil) CNC het Verpletteren; +/-0.15mm (6mil) door Ponsen |
| 15 | Afwijking & Draai | 0,70% |
| 16 | Isolatieweerstand | 10Kohm-20Mohm |
| 17 | Geleidingsvermogen | <50ohm> |
| 18 | Testvoltage | 10-300V |
| 19 | Comité Grootte | 110×100mm (min); 660×600mm (maximum) |
| 20 | Laag-laagmisregistration | 4 lagen: maximum 0.15mm (6mil); 6 lagen: maximum 0.25mm (10mil) |
| 21 | Min.spacing tussen gatenrand aan circuitypatroon van een binnenlaag | 0.25mm (10mil) |
| 22 | Min.spacing tussen raadsouline aan schakelschemapatroon van een binnenlaag | 0.25mm (10mil) |
| 23 | De tolerantie van de raadsdikte | 4 lagen: +/-0.13mm (5mil); 6 lagen: +/-0.15mm (6mil) |
| 24 | Impedantiecontrole | +/-10% |
| 25 | Verschillende Impendance | +-/10% |
