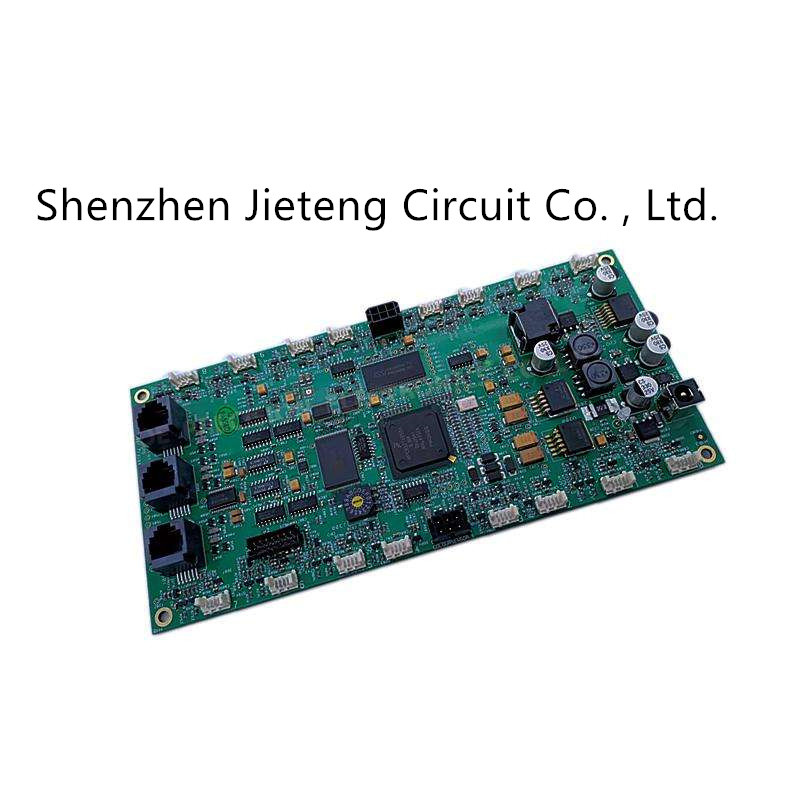

OEM 18um-70um de Flexibele Gedrukte Assemblage van PCB van de Kringsraad

  • OEM 18um-70um Flexible Printed Circuit Board PCB Assembly
  • OEM 18um-70um Flexible Printed Circuit Board PCB Assembly
Plaats van herkomst Guangdong, China
Merknaam JIETENG
Certificering ISO/TS16949/RoHS/TS16949
Modelnummer Rogers FR4
Min. bestelaantal Overeen te komen
Prijs negotiable
Verpakking Details Vacuümverpakking in lege kartons
Levertijd 5-8 dagenlevering
Betalingscondities Overeen te komen
Levering vermogen 150000 Vierkante Meter/Vierkante Meters per Jaar

Neem contact met mij op voor gratis monsters en coupons.

whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skypen: sales10@aixton.com

Als u zich zorgen maakt, bieden wij 24 uur per dag online hulp.

x
Productdetails
Raadsdikte 1.6mm Grondstof Cem-1
Min. regelafstand 0.2mm Kleur soldeermasker groen
Testservice E-Test PCB-norm IPC-A-610 D
Markeren

18um flexibele gedrukte kringsraad

,

70um flexibele gedrukte kringsraad

,

18um gedrukte kringsassemblage
Laat een bericht achter
Productomschrijving

PCB-de raadsfabrikanten assembleren multilayer gedrukte kringsraad

Essentiële details
Type:
elektronikapcba van de consument
Plaats van Oorsprong:
Guangdong, China
Leverancierstype:
OEM/ODM
Koperdikte:
18-70um
Grondstof::
FR4
Dikte::
0.4/0.6/0.8/1.0/1.2/1.6/2.0.
De kleinste opening::
0,2 mm
Oppervlaktebehandeling::
OSP, tin, het bespuiten, gouden plateren

PROJECT
VERWERKINGScapaciteit
GEDETAILLEERDE PROCESverklaring
Het Aantal van de productielaag
1~10 vloeren
Volgens de ontwerpdocumenten, kunnen 1~10 lagen geperforeerde platen worden gemaakt.
Maximumgrootte
600x600mm
De grootte is te groot om de v-Besnoeiing hieronder machine over te gaan.
Minimumgrootte
7x7mm
7mm moeten worden herzien
Contourtolerantie
±0.15mm
Van de v-besnoeiing tolerantie 0.15mm plaatvorm
De Specificatie van de plaatdikte
0.4~3.2mm
0.4/0.6/0.8/1.0/1.2/1.6/2.0.
Diktetolerantie
±10%
Het koperdeposito, de soldeerselweerstand, tin het bespuiten en andere processen zullen de plaatdikte beïnvloeden.
De Breedte van de grenslijn
5mil (0.127mm)
De lijnbreedte is zoveel mogelijk groter dan 6mil (0.15mm).
De Afstand van de grenslijn
5mil (0.127mm)
De regelafstand zal zoveel mogelijk groter dan 6mll (0.15mm) zijn.
Gebeëindigde Koperdikte
1oz (35um)
1oz is de conventionele staaldikte, die tot 20z en 3oz kan worden verhoogd.
Mechanische Boring
0.25~6.3mm
0,25 is de minimumopening en 6,3 zijn de maximumopening.
Gatentolerantie
± 0.075mm
Deze tolerantie is binnen de toelaatbare gekwalificeerde waaier.
Minimumkarakter
Breedte≥0.15mm/hoogte ≥ 0.85mm
De karakters zijn te klein, wat tot ambiguïteit kan leiden.
Afstand van Lijn aan Vorm
≥12mil (0.3mm)
Houd een veilige afstand wanneer gong of v-Besnoeiing.
Het Type van lassenweerstand
Fotogevoelige inkt/steeninkt
Groene/blauwe/witte/zwarte/rode/purpere olie
Uit elkaar plaatsen-vrij Raadsel
Omm
Tijdens heffingsverzending, is de middenontruiming 0.
Uit elkaar geplaatst Raadsel
1.5mm
Wanneer las het uit elkaar plaatsen minder dan 1.5mm is, zal de moeilijkheid van gongrand worden verhoogd.

OEM 18um-70um de Flexibele Gedrukte Assemblage van PCB van de Kringsraad 0

Markeringen:

de raad van de prototypekring

audiokringsraad

gedrukte kringsassemblage
